Find dine kuldebroer: Sådan læser du termografiske billeder
Termografi kan afsløre præcis hvor varmen siver ud af dit hus. I denne guide viser vi, hvordan du let kan forstå termografiske billeder, og hvordan du selv kan identificere de kritiske områder, der bør isoleres først for at opnå den største besparelse.
Indhold
Hvad er termografi og kuldebroer?
Termografi er en teknologi, der visualiserer varmeudstråling fra objekter. Ved hjælp af et termisk kamera kan man se temperaturdifferencer, der ellers er usynlige for det blotte øje. I bygninger bruges termografi til at identificere områder med varmetab, også kendt som kuldebroer.
En kuldebro er et område i bygningens konstruktion, hvor isoleringen er mangelfuld eller helt fraværende, hvilket resulterer i øget varmetransmission. Kuldebroer er ikke kun et problem for din varmeregning, men kan også føre til kondensering af fugt, der igen kan forårsage skimmelsvamp og forringe indeklimaet.
Hvordan virker termografisk kamera?
Et termografisk kamera registrerer infrarød stråling (varme) og omdanner det til et billede, hvor forskellige farver repræsenterer forskellige temperaturer.
Hvad er en kuldebro?
En kuldebro er et punkt eller område i bygningskonstruktionen, hvor varmen lettere kan passere fra indersiden til ydersiden på grund af manglende eller utilstrækkelig isolering.
Vidste du?
Kuldebroer kan udgøre op til 30% af en bygnings samlede varmetab, selvom de kun udgør en lille del af bygningens samlede overflade.
Sådan læser du termografiske billeder
Farveskala på termografiske billeder - fra blå (kold) til rød (varm)
Termografiske billeder bruger typisk følgende farveskala til at repræsentere temperaturer:
| Farve | Betydning | Tolkning |
|---|---|---|
| Mørkeblå | Koldeste områder | God isolering eller kold luftstrøm |
| Lyseblå/cyan | Kølige områder | Moderat god isolering |
| Grøn | Mellemtemperatur | Neutral temperaturzone |
| Gul | Varmere områder | Begyndende varmetab, svag kuldebro |
| Orange | Varme områder | Betydeligt varmetab, kuldebro |
| Rød | Varmeste områder | Alvorligt varmetab, kritisk kuldebro |
| Hvid | Ekstrem varme | Direkte varmekilder (f.eks. radiatorer) |
Sådan tolker du billederne:
-
Tjek farveskalaen - Noter temperaturområdet på billedet, da farverne er relative til den specifikke optagelse.
-
Se efter kontraster - Skarpe overgange mellem farver indikerer kuldebroer.
-
Vær opmærksom på mønstre - Gentagne mønstre kan afspejle strukturelle elementer som bjælker eller stolper.
-
Forstå refleksioner - Vær opmærksom på, at blanke overflader kan reflektere infrarød stråling, hvilket kan give misvisende resultater.
"Termografi er ikke bare et spørgsmål om at identificere de røde områder. Det handler om at se bygningen som et helt system og forstå, hvordan varmen bevæger sig gennem konstruktionen."
Almindelige kuldebroer i danske hjem
Her er de mest almindelige kuldebroer, du bør holde øje med i danske bygninger:
Vindueskarme og dørindfatninger

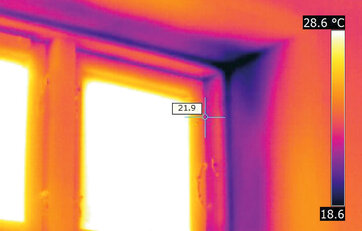

Overgangen mellem vinduer/døre og mur er ofte mangelfuldt isoleret. På termiske billeder ses det typisk som gule eller røde streger omkring vinduerne.
Hjørner og samlinger
Ydervægshjørner er særligt udsatte for varmetab, da isoleringen her ofte er kompromitteret. De fremstår typisk som vertikale røde eller gule linjer.
Etageadskillelser
Hvor etagebjælker møder ydervæggen, opstår ofte kuldebroer. De vises som horisontale bånd langs væggen med højere temperatur.
Tag-væg-samling
Overgangen mellem tag og ydervæg er ofte problematisk, særligt i ældre huse. Det fremstår som en varm linje langs toppen af væggen.
Termografisk billede der viser forskellige typer kuldebroer i et parcelhus fra 1970'erne
Andre almindelige kuldebroer inkluderer:
-
Gennembrydninger i klimaskærmen - Elinstallationer, ventilationskanaler og andre gennembrydninger af klimaskærmen skaber ofte kuldebroer.
-
Sokkel og fundament - Overgangen mellem fundament og ydervæg er ofte dårligt isoleret.
-
Loftlemme og adgangsluger - Dårligt isolerede loftlemme kan ses som tydelige varme rektangler i loftet.
-
Vandrette bjælker og stolper - I træhuse kan bjælker og stolper fremstå som regelmæssige mønstre af varme linjer.
Sådan prioriterer du dine isoleringstiltag
Når du har identificeret kuldebroer i dit hjem, er det vigtigt at prioritere, hvilke der skal udbedres først. Her er en metode til at vurdere og prioritere:
Vurder varmetabets omfang
Se på temperaturforskellen og området størrelse. Jo større temperaturforskelle og jo større område, desto større varmetab.
Vurder kompleksiteten af udbedringen
Nogle kuldebroer er lettere at udbedre end andre. For eksempel er efterisolering af en loftlem betydeligt lettere end at isolere hele fundamentet.
Beregn return-on-investment
Sammenlign omkostningerne ved udbedring med de potentielle energibesparelser. Nogle tiltag vil have en tilbagebetalingstid på kun få år.
Overvej følgeskader
Nogle kuldebroer kan føre til fugtproblemer og skimmelsvamp. Disse bør prioriteres højt, selv hvis energibesparelsen er moderat.
Prioriteringsmatrix for kuldebroer:
| Prioritet | Type kuldebro | ROI | Kompleksitet | Anbefalede tiltag |
|---|---|---|---|---|
| Høj | Loftlem | 6-12 mdr. | Lav | Udskift til isoleret model |
| Høj | Vindueskarme | 1-2 år | Lav-Medium | Tætningslister, fugemasse |
| Medium | Loft/tag | 2-3 år | Medium | Efterisolering |
| Medium | Ydervægshjørner | 3-5 år | Medium | Indvendig isolering |
| Lav | Fundament | 7-10 år | Høj | Udvendig isolering |
Bemærk, at ROI (Return on Investment) kan variere afhængigt af energipriser, bygningens tilstand og lokale forhold. Konsulter altid en fagperson for en specifik vurdering af din bolig.
Case studies: Før og efter isolering
Her er konkrete eksempler på, hvordan udbedring af kuldebroer kan gøre en mærkbar forskel:
Case 1: Villa fra 1972 i Køge
Før: Betydeligt varmetab ved vinduerne
Efter: Markant reduceret varmetab
Problem: Massive kuldebroer omkring vinduer og i hjørner med temperaturforskelle på op til 8°C.
Løsning: Udskiftning af vinduer og efterisolering af vinduesfals med 30 mm PIR-isolering.
Resultat: 22% reduktion i varmeregningen og eliminering af kondensproblemer på vinduerne.
Investering: 48.000 kr. / Årlig besparelse: 9.800 kr. / ROI: 4,9 år
Case 2: Rækkehus fra 1985 i Aarhus
Før: Varmetab ved etageadskillelse
Efter: Jævn temperaturfordeling
Problem: Tydelig kuldebro ved etageadskillelsen, der gav træk og kolde gulve på 1. sal.
Løsning: Indblæsning af granulat i hulmuren specifikt fokuseret omkring etageadskillelsen.
Resultat: 15% reduktion i varmeregningen og betydeligt forbedret komfort med varmere gulve.
Investering: 18.500 kr. / Årlig besparelse: 5.200 kr. / ROI: 3,6 år
Disse cases demonstrerer, hvordan målrettet udbedring af specifikke kuldebroer kan give betydelige energibesparelser med overkommelige investeringer og korte tilbagebetalingstider.
Sådan får du lavet en termografisk undersøgelse
Der er flere måder at få foretaget en termografisk undersøgelse af din bolig:
Professionel energikonsulent
En certificeret energikonsulent kan udføre en grundig termografisk undersøgelse som del af et energitjek.
Pris: 3.500-6.000 kr.
Isoleringsvirksomheder
Mange isoleringsvirksomheder tilbyder gratis eller billig termografisk scanning som led i tilbudsgivning.
Pris: 0-1.500 kr. (ofte gratis ved efterfølgende arbejde)
Leje af termisk kamera
Du kan leje et termisk kamera og selv udføre undersøgelsen. Kræver dog lidt teknisk indsigt og viden om tolkning.
Pris: 500-1.000 kr. pr. dag
Optimale forhold for termografi:
-
Temperaturforskelle: Den bedste tid for termografi er om vinteren med mindst 10°C forskel mellem inde- og udetemperatur.
-
Vejrforhold: Undgå direkte sollys, regn og stærk vind, da det kan påvirke målingerne.
-
Tidspunkt: Tidligt om morgenen er ofte ideelt for udvendige undersøgelser, da solen ikke har opvarmet overfladerne.
-
Preparation: Fjern gardiner fra vinduer og flyt møbler væk fra ydervægge for bedste resultater.
Få en termografisk undersøgelse af dit hjem
Hos CAK Isolering tilbyder vi professionel termografisk undersøgelse som en del af vores energitjek. Vi hjælper dig med at identificere kuldebroer og planlægge effektive isoleringstiltag, der reducerer din varmeregning.
